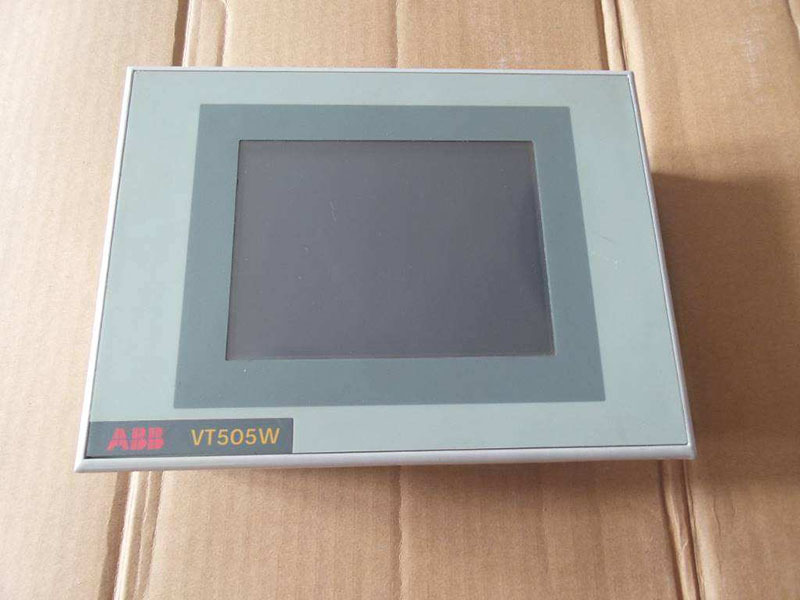

触摸屏和PLC通讯不上是什么问题
来源：
市场上任何触摸屏与PLC通讯不上不外乎要确认四个问题——
PLC参数和工程里的是否一 致；
通讯线是否按照接线图的弓脚接线；
工程里设置的com口在屏上接的时候是否正确；
参数和线确认OK的情况下，看看是不是PLC程序或是PLC的地址问题。
解决方法
1）PLC的编程软件接上PLC测试看看PLC的参数是多少，工程里设置的参数是否和测试出来的一致。查看一下触摸屏的关键参数设置：
通信口的设置——一定要确认清楚PLC连接触摸屏的COM1口还是COM2口；
设备类型——这个是最重要的，如果协议没选对的话，其他就不用说了；
连接方式——PLC跟触摸屏的连线，确认好是RS485 ，还是RS232C；
接口参数跟PLC站号——一定要跟PLC里面的设置一致。
2）在线模拟：用我们的组态软件，用PLC本身的通讯电缆和电脑相连接，在线模拟看看工程是否通讯的上。可以用个数值输入部件或是开关，对其操作，看看关掉模拟器之后再开在线模拟后之前的操作是否还在，是否直接提示NC。（NC和之前操作没有写下去即为没有通上）
A.PLC跟电脑要通过RS232进行连接。有的PLC有RS232的接口，有的没有，没有的可以通过转接头接到电脑上。
B.新建一个简单的工程。放两个元器件，一个数值显示，一个数值输入。
C.地址设置PLC里面的地址（工程参数设置一定要跟PLC里面的设置一样）。
D.点击在线模拟功能。
可以很明显查看PLC能不能跟PC通信上。如果可以通信上就可以排除PLC方面的问题，跟参数设置的问题。
